氢化-脱氢工艺
通过氢化处理铌粉，结合脱氢步骤制备超细铌粉，用于合金锭坯或靶材生产78。
具体流程：将金属铌在氢气环境中加热（如700℃），形成氢化铌，随后球磨破碎并脱氢47。
合金氢化工艺
锆-铌合金氢化时，需控制降温速度与氢气流量，避免开裂，最终H/Zr原子比可达1.80以上27。
二、关键性质
结构特性：氢化铌呈平行条带状组织，单相ε结构，铌元素以弥散颗粒形式分布2。
热稳定性：高温（如630℃）脱氢后可恢复金属特性，氧含量可控制在0.89%以下47。
强化机制：氢化过程通过固溶强化和颗粒细化提升材料强度37。
三、应用领域
合金与靶材制造
用于制备高均质钼铌合金靶材，铌含量可达5%-15%，显著提升靶材致密度8。
作为铌钛、铌锆等超导合金的中间原料36。
粉末冶金

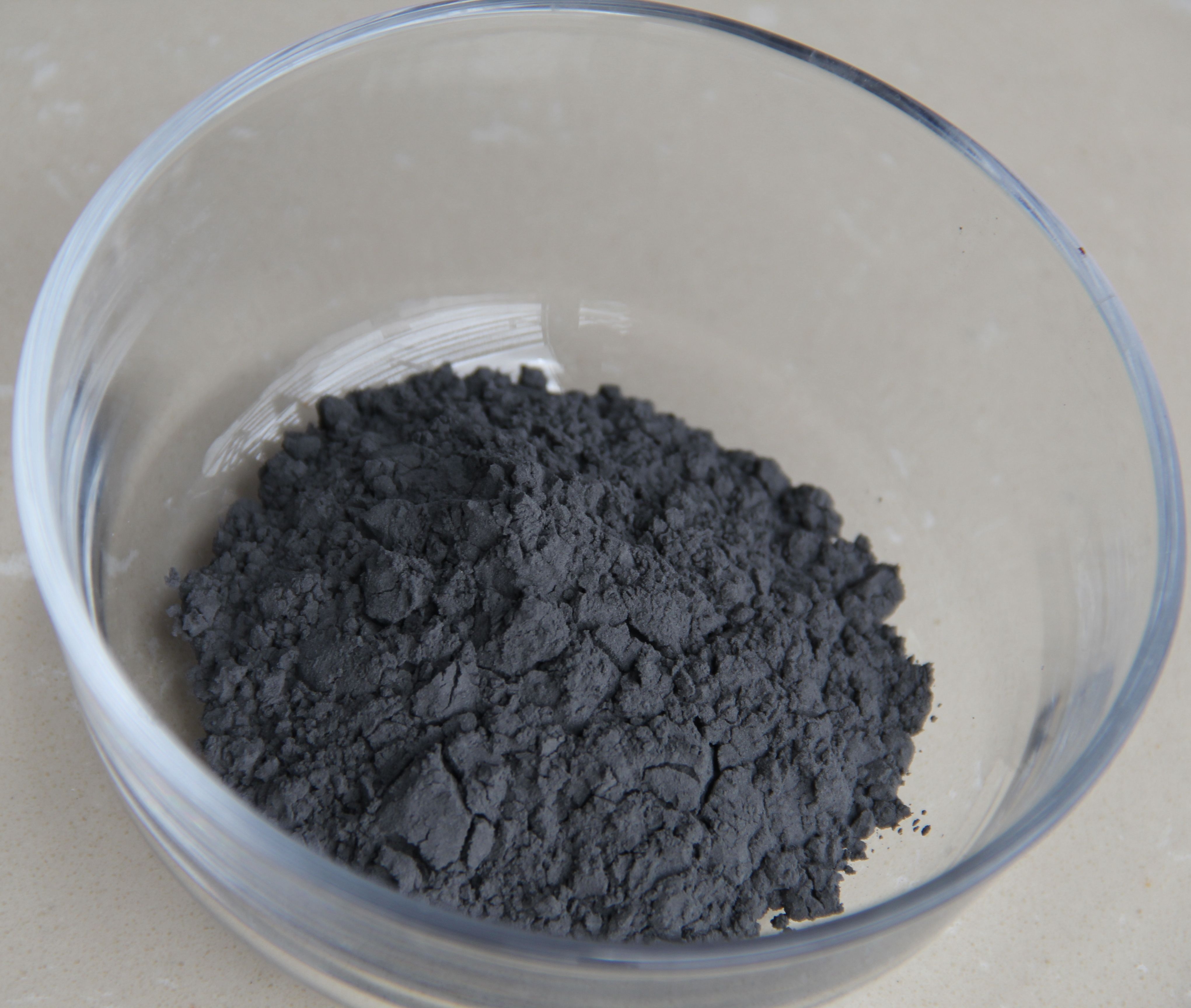

氢化铌粉末（中位径6.16 μm）用于电子陶瓷、纳米材料及高温结构材料46。
四、工艺优化
阻止剂技术：采用NaCl包覆氢化铌粉末，抑制脱氢过程中晶粒长大，保持超细粒度4。
参数控制：氢化温度、氢气压力及冷却速度直接影响产物性能，需精确调控27。
五、工业现状
产能升级：宁夏东方钽业等企业通过技术改造提升铌合金生产线，优化氢化工艺6。
高纯需求：电子级氢化铌纯度要求≥99.99%，用于特种光学玻璃及量子材料68。
六、安全与储存
氢化铌粉末易燃，需密封保存于干燥环境，操作时佩戴防尘设备
